Power Supply adalah perangkat keras yang berfungsi untuk menyuplai tegangan langsung ke komponen dalam casing yang membutuhkan tegangan. Input power supply berupa arus bolak-balik (AC) sehingga power supply harus mengubah tegangan AC menjadi DC (arus searah), karena hardware komputer dapat beroperasi dengan arus DC. Power supply berupa kotak yang umumnya diletakan dibagian belakang atas casing.
Resistor : Menghambat Arus.
Capasitor : Menyimpan Muatan Listrik.
Transformator : Menurunkan/Menaikkan tegangan listrik arus
AC.
Dioda : Menyearahkan/Mengubah arus AC
menjadi DC.
Integrated Circuit
: Kumpulan komponen elektronika dengan ukuran kecil yang dirangkai dan dikemas
untuk membentuk suatu fungsi tertentu.
Transistor : Sebagai penguat arus.
Saklar : Menyambung dan memutuskan rangkaian.
Fuse : Pengaman arus lebih.
Potensiometer : Melaksanakan pengaturan berdasarkan
perubahan hambatanya.
Fungsi Power Supply:
a. untuk merubah arus AC menjadi arus DC,
b. untuk memberi daya pada komponen komputer seperti motherboard, harddisk, CD room, Floppy Disk maupun komponen lain yang memerlukan daya.
CPU
Central Processing Unit (CPU) yaitu perangkat keras komputer yang memahami dan melaksanakan perintah dan data dari perangkat lunak. Istilah lain, pemroses/prosesor (processor), sering digunakan untuk menyebut CPU.
CPU merupakan komponen terpenting dari sistem komputer.
Fungsi CPU:
menjalankan program – program yang disimpan dalam memori utama dengan cara mengambil instruksi – instruksi, menguji instruksi tersebut dan mengeksekusinya satu persatu sesuai alur perintah.
RAM
RAM
komputer (Random Acces Memory) adalah memory utama didalam sebuah komputer
yang digunakan untuk media penyimpanan sementara saat komputer dalam keadaan
hidup. RAM sering disebut sebagai memori utama komputer.
Bagian-bagian memory RAM :
- Printed Circuit Board (PCB). Umumnya RAM memiliki PCB dengan 6-layers.
- SMT. SMT adalah komponen elektronik penunjang seperti resistor, kapasitor, dsb.
- Notch. Merupakan lubang pengunci agar RAM Cuma bisa masuk ke slot yg sesuai.
- Pin. Kaki-kaki RAM yg berhubungan (contact) dengan slot Motherboard.
- ICs (Integrated Circuit). Komponen elektronik Memory.
- Serial Presence Detect (SPD). Sebuah IC kecil penyimpan data konfigurasi dari RAM.
- Circuit. Jalur-jalur listrik / data yg menghubungkan item komponen pada RAM.
Fungsi RAM :
sebagai pendukung dan pelayan bagi prosesor dalam melakukan proses komputing.
selain itu, RAM mempunyai fungsi sebagai penyimpan data sementara.
HEATSINK
Heatsink
adalah logam dengan design khusus yang terbuat dari alumuniun atau tembaga
(bisa merupakan kombinasi kedua material tersebut) yang berfungsi untuk
memperluas transfer panas dari sebuah prosesor.Fungsi heatsink :
adalah membantu proses pendinginan sebuah processor.Secara teknik, semakin luas permukaan perpindahan panas sebuah benda maka akan semakin cepat proses pendinginan benda tersebut.
Motherboard
Motherboard
komputer, khususnya motherboard komputer PC disusun atas berbagai komponen yang
diperlukan dalam membangun sebuah sistem komputer.
Komponen-komponen yang
umumnya ada dalam sebuah motherboard adalah:
- Soket Prosesor. Soket ini merupakan tempat dimana prosesor dipasang. Jenis soket menentukan prosesor apa yang bisa dipasang pada soket tersebut. Jadi soket tertentu hanya bisa dipasang prosesor tertentu saja.
- Slot Memori. Slot ini digunakan untuk memasang memori utama komputer. Jenis slot memori juga berbeda-beda, tergantung sistem yang digunakannya.
- Northbridge, merupakan sebutan bagi komponen utama yang mengatur lalu lintas data antara prosesor dengan sistem memori dan saluran utama motherboard.
- Southbridge, sebutan untuk komponen pembantu northbridge yang menghubungkan northbridge dengan komponen atau periferal lainnya.
- Slot PCI Express x16, merupakan slot khusus yang bisa dipasangi kartu VGA generasi terbaru.
- Slot AGP, merupakan slot khusus untuk memasang kartu VGA generasi sebelum adanya slot PCI Express.
- Slot PCI Express x1, merupakan slot untuk memasang periferal (kartu atau card) lainnya selain kartu VGA.
- Slot PCI, merupakan slot umum yang biasa digunakan untu memasang kartu atau card dengan kecepatan di bawah slot AGP dan PCI Express.
- BIOS (Basic Input-Ouput System). Merupakan program kecil yang dimasukkan ke dalam IC ROM atau Flash yang digunakan untuk menyimpan konfigurasi dari sebuah motherboard.
- Baterai CMOS, baterai khusus untuk memberikan daya pada BIOS.
- Port SATA, merupakan antarmuka untuk media penyimpanan generasi terbaru. Port SATA bisa digunakan untuk menghubungkan Hard Disk dengan sistem komputer.
- Port IDE, merupakan antarmuka media penyimpanan sebelum generasi SATA.
- Port Floppy Disk, digunakan untuk menghubungkan media removable atau media penyimpanan yang bisa dicopot yaitu Disket atau Floppy Disk.
- Port Power, yaitu port untuk memberikan daya kepada sistem komputer.
- Back Panel, merupakan kumpulan port yang biasanya diletakkan di belakang casing atau wadah komputer PC. Port atau colokan yang biasanya ada di belakang casing komputer PC adalah:
- Port PS/2 Mouse, untuk menghubungkan mouse dengan komputer.
- Port PS/2 Keyboard, untuk memasang keyboard.
- Port Paralel, untuk memasang periferal kecepatan rendah dengan lebar data delapan bit. Biasanya digunakan untuk memasang printer sebelum generasi USB.
- Port Serial, digunakan untuk memasang periferal kecepatan rendah dengan mode transfer data serial. Namun saat ini jarang digunakan.
- Port SPDIF, digunakan untuk menghubungkan komputer dengan periferal audio seperti home theatre.
- Port Firewire, untuk menghubungkan peralatan eksternal kecepatan tinggi seperti video capture atau streaming video.
- Port RJ45, digunakan untuk menghubungkan komputer dengan jaringan LAN.
- Port USB, digunakan untuk antarmuka dengan periferal atau peralatan eksternal generasi baru yang menggantikan port paralel dan Serial.
- Port Audio, digunakan untuk menghubungkan komputer dengan sistem audio seperti speaker, mikrofon, line-in dan line-out.
sebagai pusat penghubung antara satu perangkat keras dengan perangkat keras yang lainnya. Artinya, motherboard di sini mengemban tugas untuk menghubungkan bahasa kode antarperangkat keras untuk disinergikan menjadi sebuah aktivitas kerja perangkat komputer.
NIC
NIC adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Tugas NIC adalah untuk mengubah aliran data paralel dalam bus komputer menjadi bentuk data serial sehingga ditransmisikan diatas media jaringan.
Fungsi NIC :
Media pengirim data ke komputer lain di dalam jaringan
mengontrol data flow antara komputer dan sistem kabel
menerima data yang dikirim dari komputer lain ke lewat kabel dan menerjemahkannya kedalam bit yang dimengerti oleh komputer.
Video Adapter
Fungsi VGA Card adalah mengubah sinyal digital dari komputer menjadi tampilan grafik di layar monitor
Hard Disk Drive (HDD)
HDD atau yang biasa disebut dengan hardisk berfungsi sebagai media penyimpan data dalam computer yang bersifat permanen selama HDD tersebut tidak rusak, baik berupa data umum ataupun data system itu sendiri seperti windows, linux, macintos dll.
Floppy Drive
Floppy disk drive adalah alat untuk menulis, membaca data, juga berfungsi sebagai alat output (perekam) data.

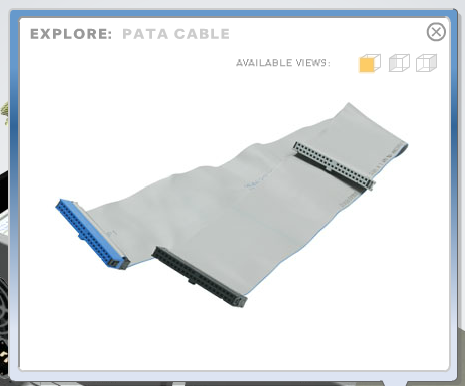

PATA cable
PATA bernama ATA. Adalah standard konekis perangkat penyimpanan internal komputer yang menggunakan kabel pita yang memiliki 40 sampai 80 jalur kabel. PATA memungkinkan dua perangkat dihubungkan dalam satu kabel, sehingga menghemat kabel yang digunakan dibandingkan dengan SATA yang menggunakan satu kabel untuk setiap device yang dihubungkan. Namun, meskipun dua perangkat dapat dihubungkan dalam satu kabel, namun kecepatan transfer maksimal hanya mencapai 133 Megabyte per detik. Dikenal dalam PATA istilah PIO dan UDMA.
Fungsi tiap pin pada PATA adalah Pin 1 untuk reset(status), pin 2, 19, 22, 24, 26, 30 dan 40 untuk ground, pin 3 – 18 untuk data, pin 20 untuk vcc, pin 23 untuk operasi tulis, pin 25 untuk operasi baca dan pin-pin yang memberikan informasi status cable select,activity,IRQ lainnya untuk mencegah crash karena kabel ini bisa digunakan oleh dua device.
Dari perbandingan teknis, seharusnya ATA lebih cepat dan lebih baik dari SATA. Karena PATA memungkinkan hard disk untuk mengirim data secara paralel sementara SATA harus secara satu per satu. Kalau dalam satu detik kecepatan kabel adalah 1 bit data, maka untuk SATA hasilnya dalam satu detik itu hanya menerima 1 bit, sementara PATA (yang umumnya 8 jalur) dalam waktu yang sama bisa menerima 8 bit.
Data pada ATA akan dibaca secara paralel, kemudian setelah data terbaca semua dilakukan pengiriman data secara paralel, lalu data dari setiap jalur disinkronkan.
Sedangkan pada SATA data dibaca dan dikirim secara langsung tanpa ada penyebaran data ke jalur-jalur. Sehingga tidak ada waktu yang dipakai untuk menyinkronkan data yang tersebar ke jalur-jalur data.
SATA cable
SATA adalah interface media penyimpanan fisik yang diciptakan sebagai pengganti Paralel ATA. Serial ATA mendukung kecepatan data hingga 6 Gb/s (SATA generasi 3), dibandingkan dengan Parelel ATA yang maksimal hanya 100 MB/s. Interface yang baru ini juga memberikan fitur Native Command Queuing untuk lebih meningkatkan kinerja sistem.
SATA menyediakan :
• Kabel yang lebih ringkas
• Pemasangan yang mudah
• Peniadaan jumper
• Mendukung kemampuan Hot Plug (bisa di lepas/pasang saat komputer menyala, seperti USB).
• Meningkatkan kelancaran sirkulasi udara di dalam casing
• Native Command Queuing
• Dukungan sistem RAID
Native Command Queuing (NCQ) adalah teknologi yang dirancang untuk meningkatkan kinerja dan kehandalan dengan meningkatkan beban kerja transaksional pada hard disk SATA. Ketika membaca dan menulis beberapa perintah yang dikirim ke drive SATA, NCQ menyusun langkah untuk mengoptimalkan penyelesaian perintah ini dengan mengelompokkan perintah untuk efisiensi pengolahan, sehingga mengurangi beban kerja mesin dan meningkatkan kinerja dari drive. Tanpa NCQ, drive akan proses dan menyelesaikan setiap satu perintah pada satu waktu dalam urutan yang diterima.
Pin di dalam SATA ada 7. Pin 1, 4,7 untuk ground, pin 2,3 untuk mengirim, pin 5,6 untuk menerima.
Keyboard
Keyboard adalah alat input dan merupakan salah satu perangkat keras komputer yang memiliki macam-macam tombol yang memiliki fungsi yang berbeda tergantung pada penekanannya yang dapat menghasilkan proses sesuai dengan kemauan kita.
Fungsi Keyboard:
- Fungsi keyboard berdasarkan tombol ketiknya yaitu keyboard dapat digunakan untuk beberapa kebutuhan sperti mengetik atau input data dokumen dan kemudian ditampilkan di monitor pc kita. Tombol ketik yang dimaksud terdiri dari angka dan huruf yang ada dikomputer.
- Fungsi keyboard berdasarkan tombol kontrolnya yaitu keyboard dapat menjalankan perintah tertentu pada sistem operasi apabila beberapa tombol digabungkan. Contohnya Jika tombol ctrl digabungkan dengan E maka dapat membuka jendela explorer.
- Fungsi keyboard berdasarkan tombol fungsinya yaitu keyboard pada umumnya menyesuaikan tombol fungsi dengan perangkat lunak komputer seperti contohnya ketika kita menekan f2 yaitu berfungsi untuk mematikan layar pada komputer begitupun tombol fungsi lainnya yang terdiri dari f1-f12 yang letaknya ada di bagian atas keyboard.
- fungsi keyboard berdasarkan tombol alternatenya yaitu keyboard memiliki tombol seperti enter, esc, tab dan alt fungsi dari tombol tombol itu sangat berguna pada dokument dan pengoprasian komputer.
- fungsi keyboard berdasarkan tombol navigasinya yaitu pada keyboard terdapat tombol Page Down yang fungsinya untuk menurunkan layar ke bawah. selanjutnya tombol Page Up yang fungsinya untuk menaikkan layar ke atas. selanjutnya tombol End yang berfungsi untuk memindahkan kursor ke akhir kalimatm, selanjutnya tombol home digunakan untuk memindahkan kursor ke awal kalimat.dan tombol navigasi yaitu tumbol panah atas untuk ke atas,tombol panah bawah untuk kebawah,selanjutnya tombol panah kiri ke kiri, kemudian panah kanan ke kanan dan masih banyak fungsi lainnya.
Mouse
Mouse adalah perangkat yang berfungsi menggerakkan pointer, menunjuk perintah atau program pada layar monitor.
USB Cable
Kabel USB adalah sebuah kabel serabut yang digunakan untuk menyambungkan perangkat luar kedalam CPU atau kedalam komputer.
Fungsi kabel USB sesuai dengan namanya USB singkatan dari Universal Serial Bus, gunanya untuk mentransmisikan data dari perangkat portable luar kedalam CPU dan kemudian data informasi tersebut akan diproses lebih lanjut oleh komputer.
Ethernet Cable
Kabel data ethernet terdiri dari 4 pasang kawat. Masing-masing mempunyai warna tertentu (solid) dengan pasangannya berwarnah putih bergaris-garis warna tertentu(solid), dipilin menjadi satu.
Optical Drive
Fungsi Optical Disc Drive adalah Untuk melakukan berbagai tugas seperti membaca data dari komputer dan mendengarkan audio burning CD ,menginstal drive,dll
